JIERUI võib toota ja pakkuda mitut hüdraulika torujuhtme režiimi, mis on:
- lõikerõnga ühendus
- JIC37 kraadi laienev liigendühendus
- toru otsa ekstrusiooni moodustav ühendus
- keevitamata äärikühendus ja nii edasi.
lõikerõnga ühendus
rõhuvahemik: 250-800bar
Terastorude suurusvahemik: 6-42mm
Kasutatavad materjalid: süsinikteras ja roostevaba teras.
Lõikerõnga ühendus koosneb kolmest osast: liitmiku korpusest, lõikerõngast ja mutrist. Kui lõikerõngas ja mutter on sisestatud terastoru ühenduskorpusesse, pingutage mutrit, hülsi välimine esiots paigaldatakse liitmiku korpuse koonilise pinnaga ja hülsi sisemine serv lõikab ühtlaselt sisse terastoru tõhusa tihendi moodustamiseks.
Eelised:
- arenenud tehnoloogia, laialdaselt kasutatav
- Varuosad on suhteliselt odavad
- Seadmete eelinstallimine on lihtne
Puudused:
- Sobib ainult alla 42 mm torude ühendamiseks
- Ei sobi õhukeseseinaliste terastorude jaoks
- Ei saa kasutada tugeva vibratsiooni, löögi ja impulsi tingimustes
JIC37 kraadi laienev liigendühendus
Rõhuvahemik: 100-420bar
Sobib terastorule, mille suurus on 6-42mm
Kasutatav materjal: süsinikteras, roostevaba teras.
JIC37-kraadine laienev liigend koosneb kolmest osast: liitmiku korpusest, puksist ja mutrist. Pärast mutri ja puksi sisestamist terastorusse kasutatakse spetsiaalset laienevat seadet, et saavutada terastoru otsas 37-kraadine laienemine ning seejärel pingutatakse mutter ja liitekorpus, et saavutada terastihend läbi koonilise toru. liitekorpuse pind ja terastoru kellasuu sisepind.
Eelised:
- arenenud tehnoloogia, laialdaselt kasutatav
- Vastavalt lihtsale ja mugavale
- Korratav eemaldatav
Puudused:
- Sobib ainult alla 42 mm torudele
- Madal töörõhk
- Ei kehti paksuseinaliste torude puhul
- Vaja on spetsiaalset põletusvarustust

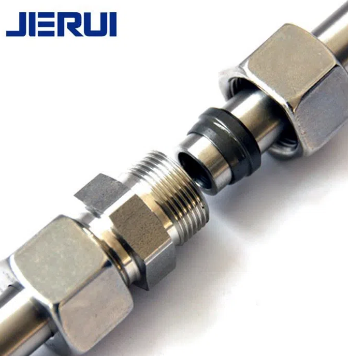

Toruotste moodustavad ühendused (walform)
Rõhuvahemik: 250-800bar
Kohaldatav terastoru suurus: 6-42mm
Kasutatav materjal: süsinikteras, 316 roostevaba teras
Toruotsa moodustav ühendus on hülssühenduse täiustatud vorm. Pärast mutri sisestamist terastorusse kasutatakse terastoru otsa automaatseks väljapressimiseks toru otsa ekstrusioonivormimismasinat. Pärast tihendusosade laadimist pingutatakse liitekorpus ja mutter ning ühenduskeha ja vormimispind tihendatakse terastihendi ja tihendusrõngaga.
Eelised:
- Madal pöördemoment ja ohutu paigaldus
- Tootmisprotsess on kiire ja lihtne
- Täiustatud tehnoloogia ilma lekketa
- Korratav eemaldatav.
Puudused:
- Sobib ainult alla 42 mm torude ühendamiseks
- Toruotste moodustamiseks on vaja spetsiaalset varustust
Keevitamata äärikusüsteemide ühendused
Rõhuvahemik: 50--690bar
Kohaldatav terastoru suurusvahemik: 6-608mm
Kasutatavad materjalid: süsinikteras, roostevabast terasest toru
Keevitamata äärikusüsteemi ühendus koosneb 90-kraadisest äärikuühendusest, 37-kraadisest äärikuühendusest ja tõukerõnga äärikühendusest. Kõige tavalisem on 37-kraadine leegiga ühendus.
Eelised:
- lai valik torude läbimõõtu
- Keevitust pole, torustik puhtam
- Lekkeühendus puudub
- Keskkonnakaitse.
Puudused:
- võrreldes keevitusühendusega on hind kõrge
- Vaja on spetsiaalset põletusvarustust
